O形圈壓力與密封間隙

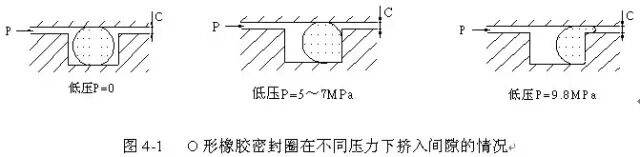

O形橡膠密封圈一般是由壓縮所產生的回彈來進行密封的，但隨著壓力的增加，其被擠入密封濁隙而產生形狀變化，如圖4-1

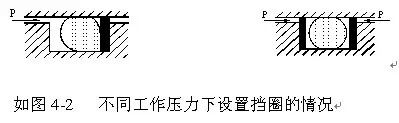

為了使O形橡膠密封圈具有良好的密封作用和延長使用壽命，必須使O形橡膠密封圈的安裝溝槽和密封部位的間隙設計恰當，當間隙過大時O形橡膠密封圈在油壓的作用下擠間隙，造成損傷，從而引起漏損。當工作壓力小于9.8Mpa時一般不設計擋圈,當壓力大于9.8Mpa時O形橡膠密封圈承壓面易被擠出，應加擋圈;若單向受壓，在承壓面設置一個擋圈，若是雙向受壓則要設置二個擋圈，如圖4-2
